Determinar la dirección de instalación y la posición de Coladores Y de acero inoxidable Sigue los principios básicos de asegurar la eficiencia de filtración, facilitar el mantenimiento y la limpieza, y evitar interrupciones en la operación del sistema de tuberías.

I. determinación de la dirección de instalación

La dirección del montaje de a Colador en Y de acero inoxidable Se determina por sus características estructurales. Es imprescindible que el medio fluya desde el exterior hacia el interior de la pantalla del filtro. Los puntos clave de juicio y operacionales son los siguientes:

1. Juicio basado en las marcas de flecha

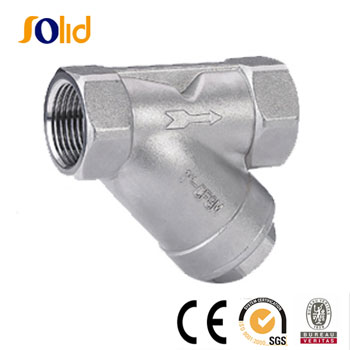

El cuerpo de la válvula del colador es generalmente fundido o pintado con una flecha de dirección de flujo medio. Durante la instalación, asegúrese de que la dirección del flujo medio en la tuberes sea completamente coherente con la dirección de la flecha. Esta orientación asegura que las impurezas del medio queden atrapen en la parte exterior de la pantalla filtrante, evitando el impacto directo de las impurezas en la pantalla, lo que podría causar daños, y evitando la acumulación de impurezas en el interior de la pantalla que conduciría a una filtración ineficaz.

2. Juicio estructural cuando no hay marcas

Si no hay ninguna marca de dirección de flujo en el cuerpo de la válvula, la dirección puede ser determinada por la posición de la pantalla del filtro y el puerto de drenaje: el extremo abierto de la cesta del filtro en la estructura en forma de y debe mirar hacia la dirección del flujo medio entrante, y el puerto de drenaje debe mirar hacia abajo o hacia los lados. Por el contrario, si se instalen en la dirección inversa, las impurezas entrarán directamente en el interior de la pantalla del filtro, lo que resulta en la falta de filtrado eficaz y el bloqueo potencial de la pantalla, lo que detendría el flujo medio.

3. Requisitos de dirección para escenarios especiales

Para medios que contengan impurezas viscoo partículas grandes, instale el colador con el extremo abierto de la cesta del filtro directamente hacia la dirección del flujo del medio para maximizar el área de filtración y reducir el impacto localizado de las impurezas en la pantalla.

II. Determinación de la posición de instalación

La posición de instalación debe seleccionarse exhaustivamente en función de las funciones del sistema de tuberías, la conveniencia del mantenimiento y los requisitos de las condiciones de trabajo, dando prioridad a los siguientes nodos clave:

1. Aguas arriba del equipo principal

Esta es la posición de instalación más crítica. El colador debe ser instalado antes de equipos de precisión como bombas, válvulas, caudalímetros y medidores de presión. El propósito es interceptlas impurezas en el medio por adelantado, evitando que las impurezas entren al equipo y causen desgaste, atasu obstrucción, extendiendo así la vida útil del equipo principal. Por ejemplo, la instalación del colador 1-2 veces la distancia del diámetro de la tuberdelante de la entrada de la bomba puede proteger eficazmente el impulsor de la bomba de daños causados por impurezas.

2. Lugares convenientes para el mantenimiento y el drenaje

Debe reservarse un espacio de mantenimiento adecuado: dejar un espacio de funcionamiento de ± 30 cm alrededor del colador para facilitar el desmontaje del tapde de drenaje, la eliminación de la pantalla del filtro para su limpieza o sustitución.

Orientación razonable del puerto de drenaje: durante la instalación, asegúrese de que el puerto de drenaje de la Estructura en forma de y Mirando hacia abajo u horizonthacia los lados; La instalación con el puerto de drenaje hacia arriba está estrictamente prohibida. La instalación hacia abajo permite el drenaje directo, mientras que la instalación hacia los lados es adecuada para escenarios de espacio limitado, evitando que las impurezas se acumulen en la parte inferior del cuerpo de la válvula debido a la gravedad y no puedan ser descargadas.

3. Lugares de instalación prohibidos

No instalar en los extremos muertos o ciegos de la tuberpara evitar el estancamiento medio, lo que llevaría a la acumulación de impurezas y el crecimiento bacteri.

Evite la instalación en áreas expuestas a la luz solar directa de alta temperatura o condiciones de congelación a baja temperatura para evitar el agrietamiento por estrés del cuerpo de la válvula de acero inoxidable causado por cambios repentinos de temperatura.

En sistemas de tuberías de alta presión, no instalar soldaduras en las tuberías o áreas de concentración de esfuerzos para evitar fugas en las articulaciones debido a la vibración durante la operación.
