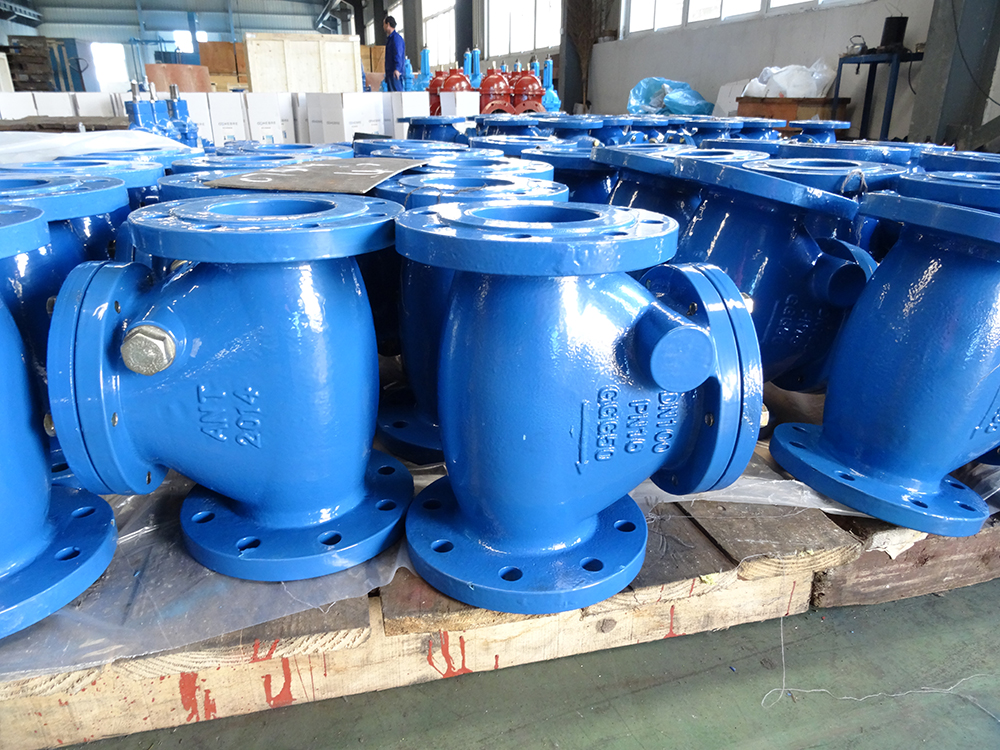

aunque Válvulas de retención de tipo swing Las válvulas de retención y lift check pertenecen a la categoría de válvulas de retención, sus características estructurales determinan diferencias significativas en sus escenarios de aplicación, que se pueden distinguir de cuatro aspectos: especificaciones de tuberías, propiedades del medio, presión y velocidad de flujo, y el entorno de instalación.

Especificaciones de tuberías

En términos de especificaciones de tuberías, las válvulas de retención de tipo swing adoptan un diseño en el que el disco gira alrededor de una bisagra. Este diseño garantiza una buena permeabilidad del paso del flujo, con un coeficiente de resistencia de sólo 1/3 a 1/2 del de las válvulas de retención de carga. Por lo tanto, son más adecuados para tuberías de gran diámetro (por encima de DN50), y sus ventajas son particularmente prominentes en las tuberías principales industriales con DN300 o más grandes, ya que pueden reducir la pérdida de consumo de energía del sistema. Por el contrario, el disco de las válvulas de retención de carga se mueve hacia arriba y hacia abajo alo largo de la dirección axial, lo que resulta en un paso de flujo tortuy una resistencia relativamente grande. Son más adecuados para tuberías de diámetro pequeño (por debajo de DN50) y son más fáciles de combinar en sistemas de flujo pequeño, tales como instrumentos de precisión y laboratorios.

Propiedades medianas

Las propiedades medias son un factor clave de diferenciación. Válvulas de retención de tipo swing tienen una gran área de contacto entre el disco y el asiento de la válvula, pero una presión de sellado relativamente baja. Son adecuados para medios limpios y de baja viscocomo agua, vapor y productos de petróleo ligero, por ejemplo, en sistemas de circulación de calefacción y tuberías principales de plantas petroquímicas. Sin embargo, debido a la gran oscilación del disco, si el medio contiene partículas, fibras, o tiene alta visco, es propenso a causar ataso fallo de sello. Las válvulas de retención de montacargas se caracterizan por una precisa cooperación de guiado entre el disco y el asiento de la válvula, lo que garantiza una adaptación ajustada de las superficies de obturación. Son adecuados para medios que requieren una alta pureza y ofrecen un rendimiento de sellado más estable a bajos caudales. Sin embargo, si el medio contiene impurezas, es fácil bloquear la brecha de guía, por lo que se requiere un dispositivo de filtro correspondiente.

Adaptabilidad a presión y flujo

También hay diferencias en la adaptabilidad a la presión y la velocidad de flujo. Las válvulas de retención tipo Swing se abren rápidamente a caudales elevados (3-8 m/s) y producen menos efecto martillo de agua, por lo que son adecuadas para condiciones de trabajo dinámicas, como salidas de bombas y tuberías de transporte de larga distancia. Sin embargo, su fiabilidad de sellado disminuye a bajas presiones (≥ 0,6 MPa). Las válvulas de retención de elevación se cierran más rápidamente a bajas velocidades de flujo (≥ 2 m/s), por lo que son adecuadas para sistemas de presión estática o ocasiones con pequeñas fluctuaciones de presión. Sin embargo, bajo caudales altos, la pérdida de resistencia es significativa, lo que puede conducir a una caída repentina en la presión del sistema.

Entorno de instalación

En lo que respecta al entorno de instalación, Válvulas de retención de tipo swing normalmente sólo pueden instalarse horizont. Para tuberías verticales, se requiere una estructura asistida por resorpersonalizada, lo que aumenta el costo. Por el contrario, las válvulas de retención de elevación se pueden instalar de forma universal en tuberías horizontales y verticales y son especialmente adecuadas para sistemas integrados compactos.

Resumen

En resumen, las válvulas de retención tipo swing son preferidas para tuberías principales de gran diámetro, alto flujo y pureza general, mientras que las válvulas de retención de elevación son más adecuadas para sistemas de precisión de diámetro pequeño, alto sellado y bajo flujo.
