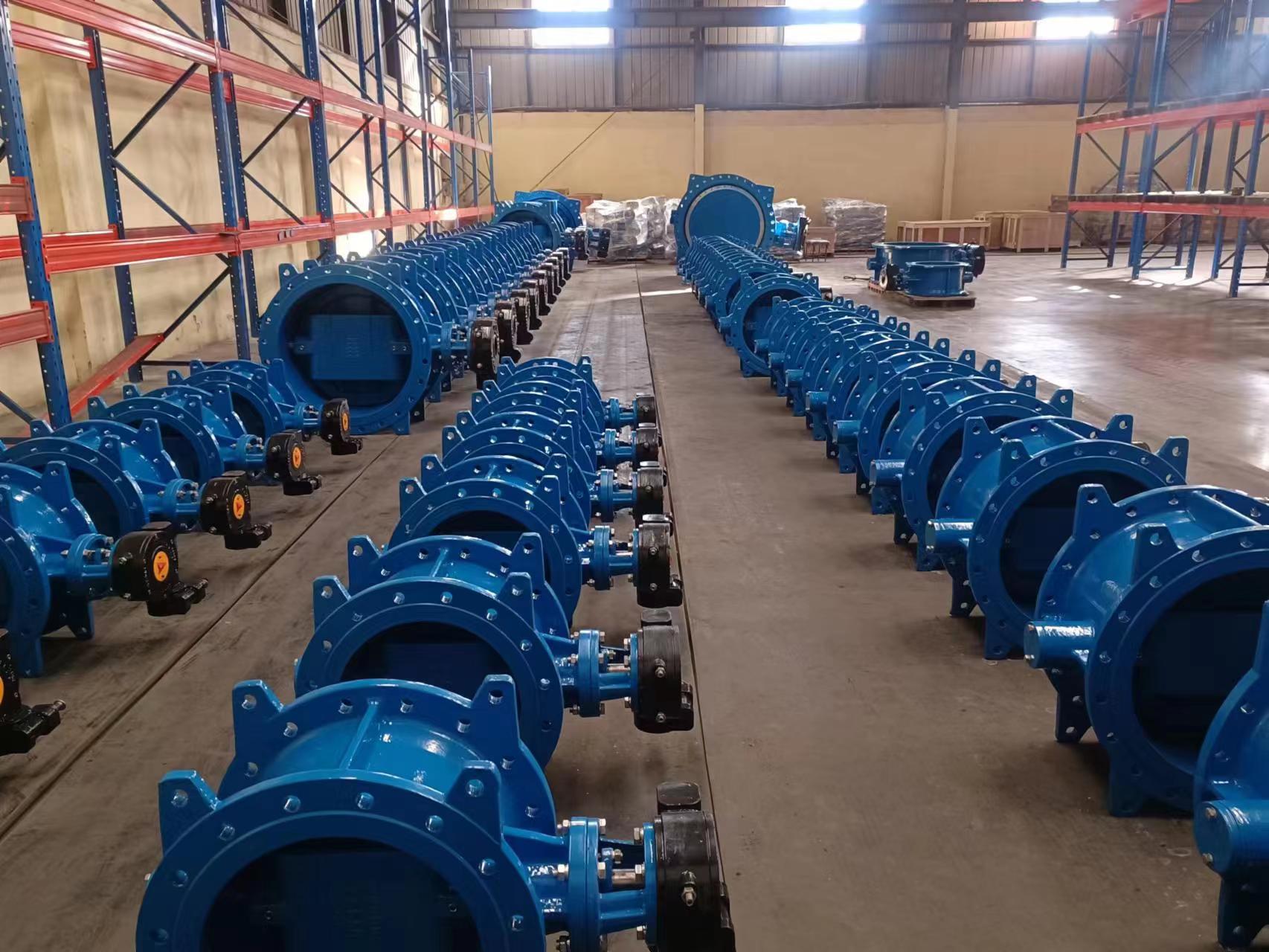

Para determinar si un Válvula de mariposa de doble brida Está calificado, es necesario centrarse en cuatro dimensiones centrales: Rendimiento básico, integridad estructural, cumplimiento de normas y adaptabilidad de instalación, Y verificarlo en el proceso de "inspección de apariencia - pruebas de rendimiento - verificación estándar ". Los detalles son los siguientes:

1. Aspecto básico e inspección estructural

Cuerpo de válvulas y bridas: la superficie de sellado de la brida será plana y libre de daños; La caja de válvulas estará libre de defectos de fundición; El recubrimiento deberá ser uniforme y las marcas claras. El tamaño y la posición de los agujeros del tornillo de brida deberán cumplir con las normas, y el error de distancia central deberá estar dentro del rango permitido para asegurar la alineación con la tubería.

Componentes internos: la superficie del disco de válvula debe ser plana y encajar uniformemente con la superficie de sellado; El vástago de la válvula debe estar libre de flexión y óxido, girar flexiblemente y estar firmemente conectado al disco de la válvula sin empadañado. Los componentes de accionamiento deberán funcionar sin atasni ruidos anormales, y la posición de apertura total/cierre total deberá ser precisa.

2. Pruebas de rendimiento clave

Rendimiento de sellado: se divide en prueba de sellado de asiento de válvula y prueba de sellado de embalaje. El agua limpia se utiliza para condiciones normales de temperatura, y el gas medio o inerte simulsimulse se utiliza para condiciones de alta temperatura y alta presión. La presión de prueba es 1,1 veces la presión nominal (el sellado bidireccional requiere la aplicación de presión desde ambos extremos), y la presión se mantiene durante 10-60 minutos (ajustado de acuerdo con la temperatura). Criterios de calificación: ausencia de fugas visibles en la superficie de sellado y de filtrpor el vástulo de válvula.

Rendimiento de resistencia: usando agua limpia como medio, la presión de prueba es 1,5 veces la presión nominal, y la presión se mantiene durante 10-20 minutos. Criterios de calificación: No hay grietas ni fugas en el cuerpo de la válvula y las bridas, No hay deformación permanente y No hay pernos suel.

Rendimiento operativo: utilice una llave dinamométrica para medir el par de torsión abierto/cerrado, que será ≥ el valor especificado por el fabricante y la curva de torsión será estable. Abrir y cerrar continuamente durante 5-10 veces sin atas; El ángulo de rotación de la Válvula de válvula El vástago debe coincidir con el grado de apertura, y la posición límite debe ser precisa. Para condiciones de trabajo especiales, se debe probar la adaptabilidad a altas y bajas temperaturas, con una tasa de cambio de par de giro de ± 20% y un rendimiento de sellado calificado.

3. Verificación del cumplimiento de la norma

Normas de brida: el tamaño de la conexión debe cumplir con las normas correspondientes, tales como ISO 7005-1 y ANSI B16.5 para evitar fugas causadas por el uso mixto.

Conformidad del Material: los materiales del cuerpo de la válvula (hierro dúctil, acero inoxidable, etc.) y la superficie de sellado (sello blando/duro) deberán cumplir con los requisitos de diseño, con los certificados de materiales proporcionados, y coincidir con las características del medio.

Certificación y marcado: la válvula deberá contar con las certificaciones correspondientes como ISO 9001 y API. La caja de válvulas deberá estar marcada con el diámetro nominal, la presión, el material y otra información, que deberá ser coherente con el certificado de cualificación.

4. Adaptabilidad de la instalación en el sitio

Adaptabilidad de tamaño: la longitud de la válvula debe coincidir con el espacio de instalación; Los agujeros de los pernos de reborde deben estar alinecon la tubería, y los pernos se pueden insertar suavemente.

Adaptabilidad de las condiciones de trabajo: los parámetros nominales (presión, temperatura, etc.) deberán cubrir las condiciones de trabajo in situ.

Adaptabilidad de componentes: para válvulas con actuadores, la conexión debe ser firme y la transmisión de señales normal.

Resumen resumen

Calificado válvula de mariposa de doble brida Debe cumplir con los tres requisitos de "no hay defectos obvi, el rendimiento estándar, y el cumplimiento de la adaptación ". A través de los pasos anteriores, se puede hacer un juicio comprensivo para evitar fallas del sistema de tuberías.
